Thermografie
… zur Analyse von Wärmeverlusten und Bauteilschäden

Wärmebilder & Schlussfolgerungen

Wärmebild

Wärmebilder oder korrekterweise Thermografie‑Aufnahmen zeigen die Oberflächentemperatur von Bauteilen und werden genutzt
um Wärmeverluste, Wärmebrücken, Luftundichtigkeiten und Feuchteschäden durch Falschfarbendarstellung sichtbar zu machen.

Die Interpretation oder auch Schlußfolgerung für Handlungsempfehlungen
setzt eine Kenntnis der bestenfalls normgerechten Messbedingungen und ausreichende Messerfahrung voraus.

Darstellung

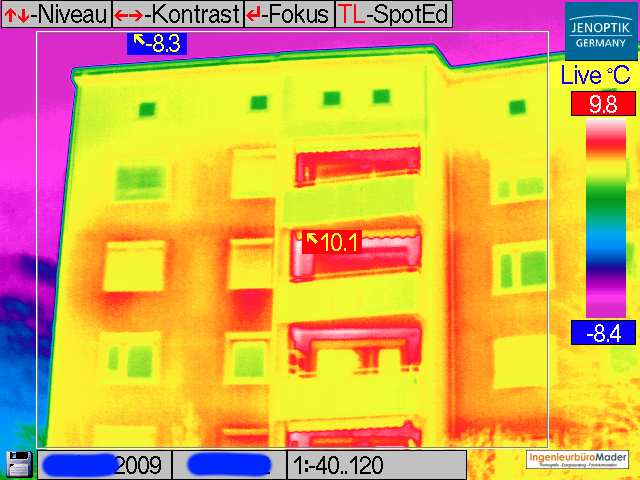

Je nach Anforderung werden Livebilder vor Ort oder nach Auswertung skalierte und farboptimierte Thermogramme dargestellt,
alternativ können auch Videosequenzen erstellt werden.

Messtechnik

Wärmebildkamera Infratec Variocam hr

• FPA – Detektor mit 640×480 IR-Pixel und hardwarebasiertes Resolution Enhancement (RE) mit 1280×960 IR-Pixel Spektralbereich 7.5 bis 14 µm
• NETD typisch 0.05 K oder besser
• Messbereich -40 bis 2000 °C in 4 Messbereichen
• Messfrequenz bis 60 Hz
• Blickwinkel 30 ° x 23 ° bei 30 mm Optik und geometrische Auflösung von 0.8 mrad Naheinstellgrenze ca. 10 cm entsprechend einer Nahauflösung ca. 70 µm


Sonderauswertung

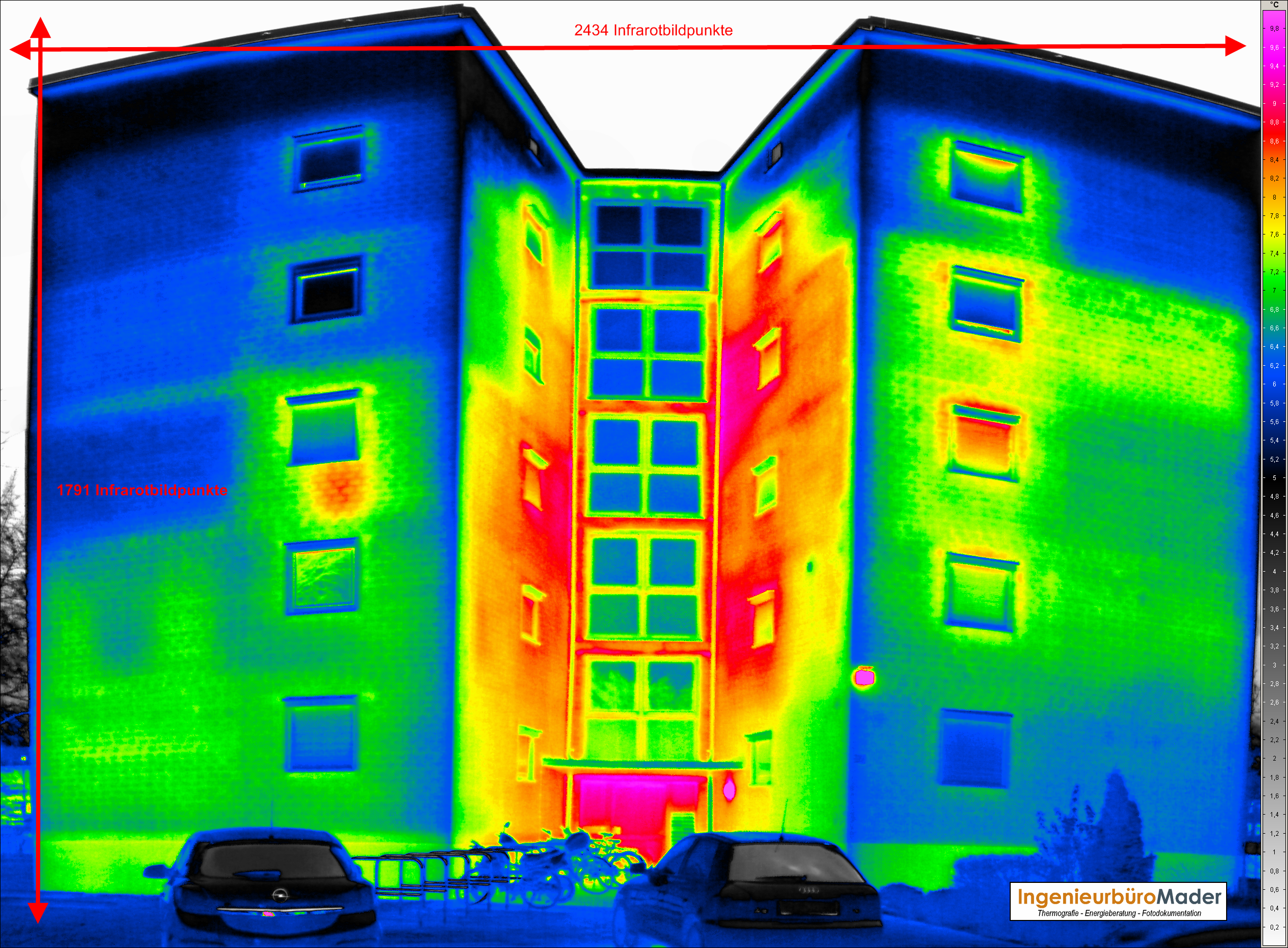

Erstellung radiometrischer Großformat – Thermogramme im Megapixel – Bereich durch eigenes Verfahren als Standardleistung bei der Thermografie der Gebäudehülle.

Mehr

Weitere Ansichten in unserer GALERIE

📍 Einsatzbereich & Regionen

Wir erstellen professionelle Thermografie-Aufnahmen (Wärmebilder) schwerpunktmäßig im Raum Bamberg, Forchheim, Coburg, Haßfurt, Kronach, Lichtenfels, Höchstadt, Erlangen, Fürth, Neustadt an der Aisch, Bad Windsheim und Kitzingen – auf Anfrage auch in weiteren Gebieten.

---
